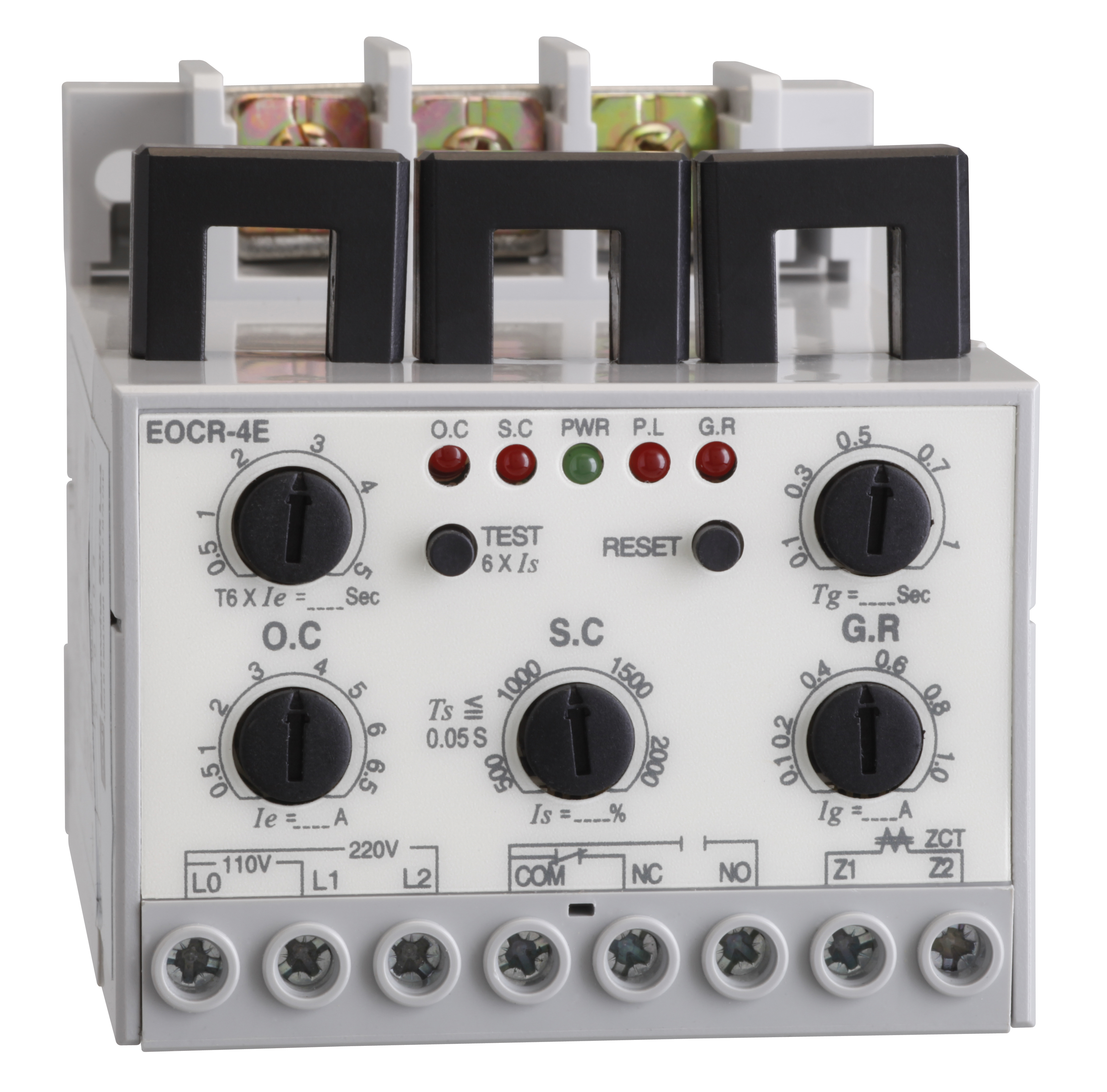

原装进口施耐德EOCR电动机保护器 中国区总代理EOCR-4E
◆超小型密集型设计使体积大大缩小
◆ 过电流/缺相/短路/接地故障保护
◆ 反时限电流保护特性
◆ 运行状态和动作原因现实(5LED)
◆ 适用于变电所及电机高精度保护
EOCR-4E保护项目
保护项目 | 动作(跳闸)时间 |
过流 | O-TIME |
缺相 | 4秒(固定时间) |
短路 | 0.05秒(瞬间) |
接地 | 0.3-1秒(电流矢量检测) |
EOCR-4E技术参数
电流设定 | 范围 | ||
过电流 | 1 ~ 6A | ||
短路电流 | 500 ~ 2000% | ||
接地电流 | 0.1 ~ 1A | ||
动作时间 | 过电流 | 1 ~ 50秒 | |
短路 | 0.05秒 | ||
接地 | 0.3 ~ 1秒 | ||
复位方式 | 手动/电动 | ||
动作指示灯 | 5段LED | ||
控制电源 | 电压 | AC110(A0,A1),AC220(A0,A2) | |
频率 | 50/60Hz | ||
误差 | 时间 | ±10% | |
电流 | |||
绝缘 | 绝缘电阻 | 外壳与线路间 | 大于DC500V 10兆欧 |
电压强度 | 外壳与线路间 | 2KV 50/60Hz 1分钟 | |
输出接点间 | 1KV 50/60Hz 1分钟 | ||
线路间 | 2KV 50/60Hz 1分钟 | ||
功率消耗 | 2W以下 | ||
安装方式 | 35mm 轨道/配电板 |
